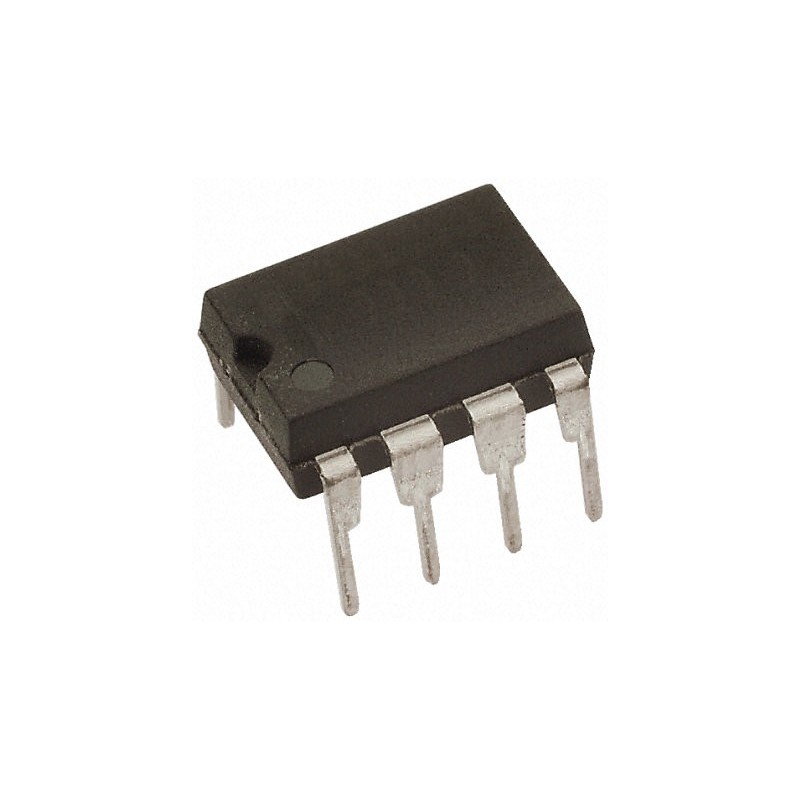

NE555P TIMER SINCGLE, PRECISION, 0.5 MHZ, DIP8

€0.35
Tax included

555, KA555, NE555N

Quantity
In Stock

100% secure payments
The NE555P are precision timing circuits capable of producing accurate time delays or oscillation. In the time-delay or monostable mode of operation, the timed interval is controlled by a single external resistor and capacitor network. In the a stable mode of operation, the frequency and duty cycle can be controlled independently with two external resistors and a single external capacitor. The threshold and trigger levels normally are two-thirds and one-third, respectively, of VCC. These levels can be altered by use of the control-voltage terminal. When the trigger input falls below the trigger level, the flip-flop is set, and the output goes high. If the trigger input is above the trigger level and the threshold input is above the threshold level, the flip-flop is reset and the output is low.
  • Timing from microseconds to hours
  • A stable or monostable operation
  • Adjustable duty cycle
  • TTL compatible output can sink or source up to 200mAEl NE555P son circuitos de temporización de precisión capaces de producir retardos de tiempo precisos o oscilación. En el tiempo de retardo o el modo monoestable de funcionamiento, el intervalo de tiempo es controlada por una sola red de resistencias y el condensador externo. En el modo estable de funcionamiento, el ciclo de la frecuencia y el deber puede ser controlado independientemente con dos resistencias externas y un solo condensador externo. Los niveles de umbral de activación y normalmente son de dos tercios y un tercio, respectivamente, de VCC. Estos niveles pueden ser alterados por el uso de la terminal de control de tensión. Cuando la entrada de disparo desciende por debajo del nivel de disparo, el flip-flop está establecido, y la salida pasa a nivel alto. Si la entrada de disparo está por encima del nivel de disparo y la entrada de umbral está por encima del nivel de umbral, el flip-flop se restablece y la salida es baja. El tiempo de microsegundos a horas Una salida compatible TTL ciclo de trabajo ajustable operación estable o monoestable puede hundir o proporcionar hasta 200 mA
    • Modelo de IC Digital: DIP
    • Encapsulado: Individual
    • Frecuencia: 500kHz
    • Nivel de Sensibilidad a la Humedad (MSL): -
    • Núm. de Contactos Macho: 8
    • Temperatura de Trabajo Máx.: 70°C
    • Temperatura de Trabajo Mín.: 0°C
    • Sustancia Extremadamente Preocupante (SVHC): No SVHC (15-Jun-2015)
    • Tensión de Alimentación Máx.: 16V
    • Tensión de Alimentación Mín.: 4.5V

9589899
